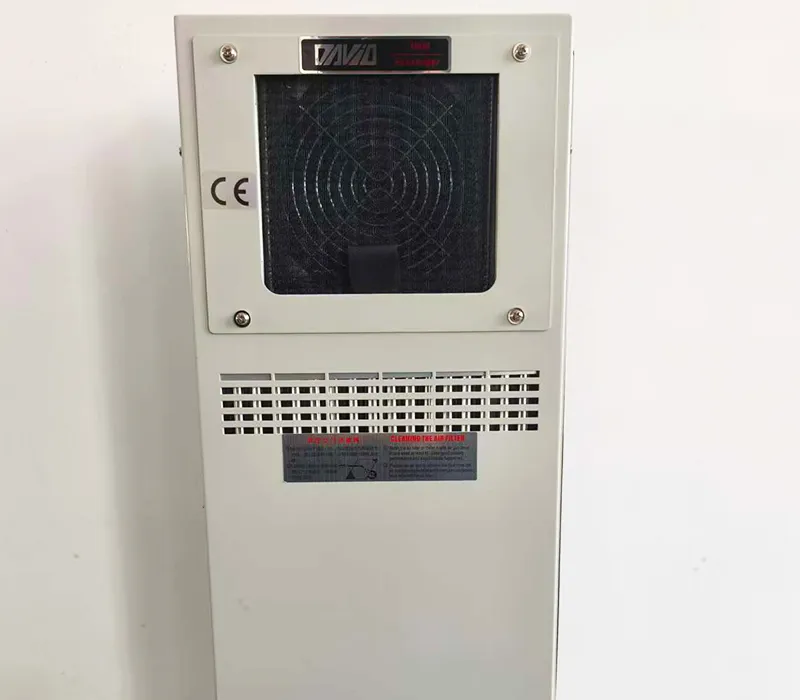

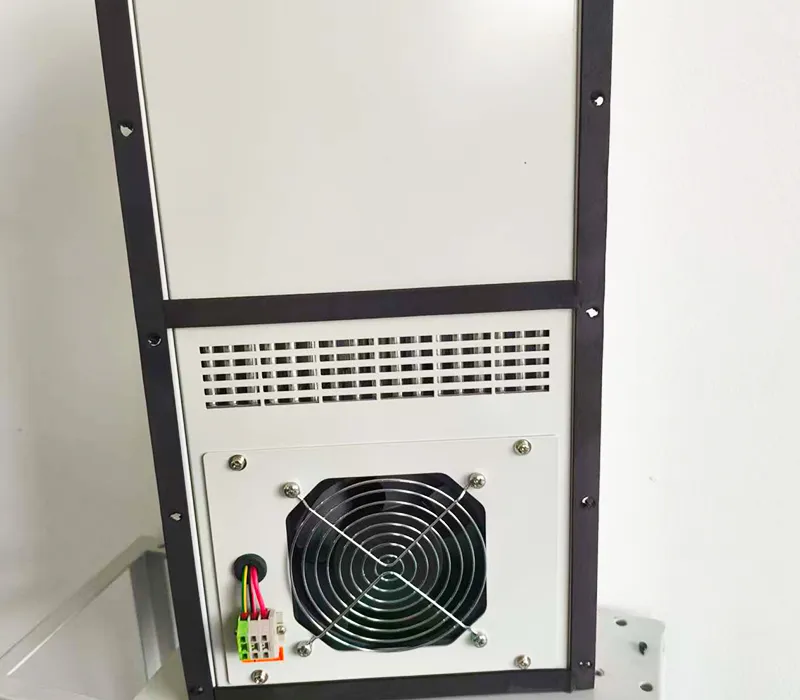

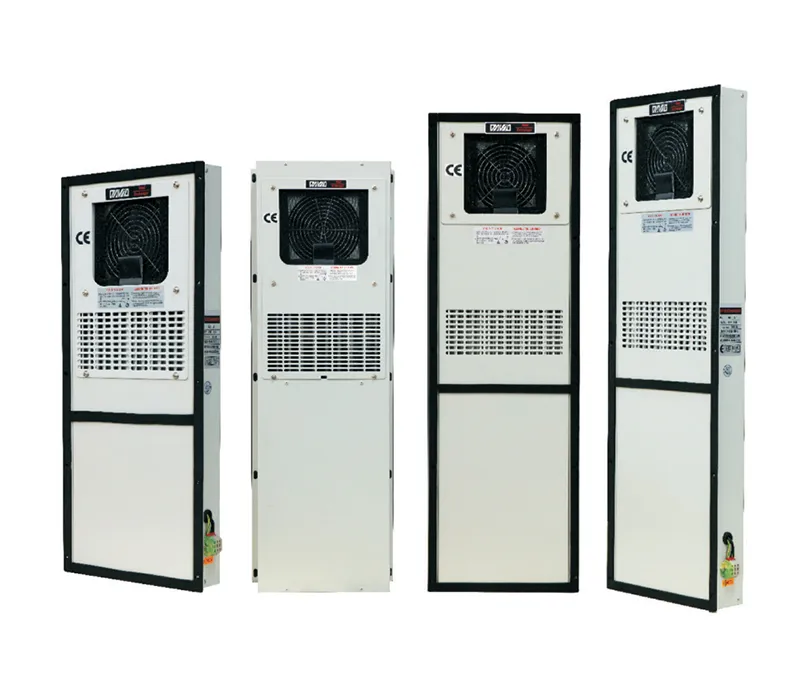

مبادل حراري هواء-هواء
Air-Air Heat Exchanger
تُستخدم المبادلات الحرارية هواء-هواء في خزائن الكهرباء والاتصالات المغلقة التي تتطلب التحكم في درجة الحرارة الداخلية دون فتح الخزانة أمام الهواء الخارجي. تنتج المكونات الكهربائية، مثل وحدات التحكم المنطقية القابلة للبرمجة (PLC)، ومحولات التردد، والمرحلات، وأنظمة القيادة، ووحدات الاتصالات، حرارةً أثناء تشغيلها نتيجة طبيعية لاستهلاك الطاقة. وتتراكم هذه الحرارة تدريجيًا داخل الخزانة المغلقة لعدم وجود تبادل مباشر للهواء مع البيئة الخارجية.
تزيل مبادلاتنا الحرارية هواء-هواء الحرارة من داخل الخزانة الكهربائية وتنقلها إلى الهواء الخارجي عبر مسارات منفصلة لتدفق الهواء، بحيث لا يختلط تيارا الهواء الداخلي والخارجي. ويساعد ذلك على استقرار درجة الحرارة الداخلية وحماية المكونات الكهربائية من الغبار والرطوبة والتغيرات المفاجئة في درجات الحرارة، خاصةً في البيئات التي لا تتوفر فيها تهوية تقليدية.
صُممت المبادلات الحرارية هواء-هواء لإزالة الحرارة من الخزائن الكهربائية المغلقة دون اختلاط تياري الهواء الداخلي والخارجي، مما يساعد على الحفاظ على استقرار ظروف التشغيل داخل الخزانة. وهي مناسبة للاستخدام في:
- مراكز الاتصالات والتحكم
- المحطات القاعدية الخارجية الصغيرة
- خزائن إمداد الطاقة الخارجية
- محطات الميكروويف والمحطات الأرضية للأقمار الصناعية
- مراكز إدارة الشبكات
- غرف الحاسوب
- الخزائن الكهربائية التي تتطلب تبريدًا محميًا من الغبار والرطوبة
| الموديل | ||||||
| قدرة نقل الحرارة (واط/درجة مئوية) | 5 | 10 | 15 | 25 | 35 | 50 |
| قدرة تبديد الحرارة (واط) | 100 | 200 | 300 | 500 | 700 | 1000 |
| مصدر الطاقة | تيار متردد أحادي الفاز، 220 فولت، 50 هرتز | |||||
| القدرة المقننة (واط) | 50 | 50 | 75 | 75 | 100 | 150 |
| أبعاد فتحة التركيب (مم) | 215×245 | 210×280 | 215×370 | 260×370 | 260×410 | 368×450 |
| الأبعاد الكلية (مم) | 70×250×480 | 65×250×580 | 83×250×780 | 90×295×780 | 100×295×858 | 125×415×900 |
| الوزن (كجم) | 6.2 | 6.5 | 10 | 11 | 14 | 20 |
- مصمم بهيكل يفصل بين مساري تدفق الهواء الداخلي والخارجي، لضمان عدم ملامسة هواء الخزانة للهواء الخارجي مباشرةً، حيث تنتقل الحرارة فقط عبر قلب المبادل الحراري.
- يساعد على منع دخول الرطوبة ورذاذ الزيت والغبار إلى الخزانة، مما يحمي المكونات الكهربائية الداخلية من الملوثات البيئية.
- يعمل بمستوى ضوضاء منخفض أثناء عملية التبادل الحراري، مما يجعله مناسبًا للاستخدام الصناعي المستمر في بيئات التحكم والاتصالات.
