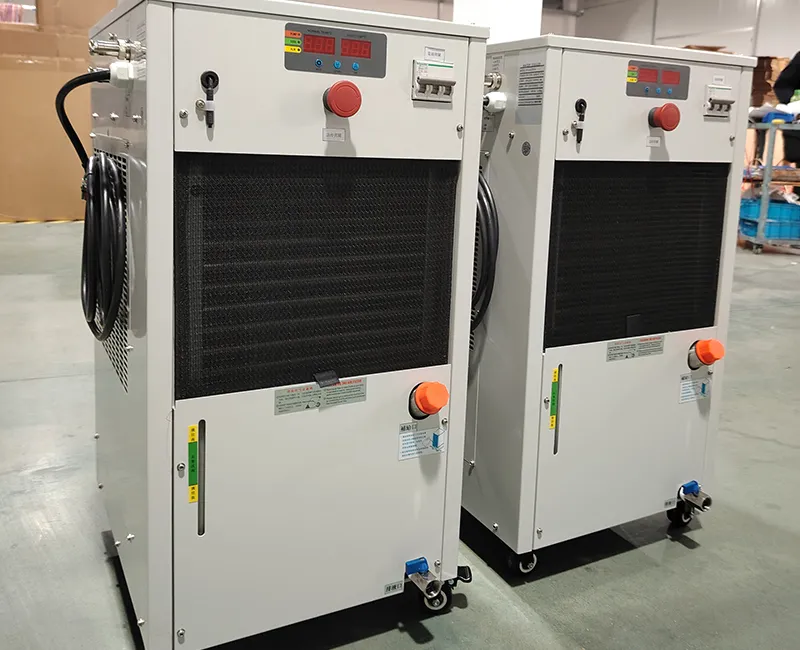

مبردات العمليات الصناعية لتصنيع الإلكترونيات
- نوع مبرد العمليات: وسيط زيتي، مبرد بالماء أو بالهواء
تحافظ مبردات العمليات الصناعية على استقرار درجة حرارة معدات الإنتاج المستخدمة في تصنيع إلكترونيات 3C وتغليف أشباه الموصلات، مما يساعد على تحقيق عمليات معالجة دقيقة. وتستخدم دورة تبريد مستمرة لتبريد الزيت أو غيره من سوائل التبريد، مع توفر خيارات مبردة بالهواء وأخرى مبردة بالماء وفقًا لمتطلبات كل تطبيق.
تتكون هذه المبردات بصورة رئيسية من ضاغط ومكثف وصمام تمدد ومبخر، لإزالة الحرارة والحفاظ على تشغيل معدات الإنتاج في ظروف حرارية مستقرة.
اتصل بنا
المواصفات
شيلر مبرد بالهواء
| الموديل | CFQ-UL01R-A-3227 | |
| قدرة التبريد (50/60 هرتز) | 1200/1450 واط | |
| مصدر الطاقة | الدائرة الرئيسية | تيار متردد ثلاثي الفاز، 220 فولت، 50/60 هرتز، بقدرة 1280/1500 واط وتيار 6/7.3 أمبير |
| دائرة التحكم | تيار متردد أحادي الفاز، 220 فولت، 50/60 هرتز | |
| طلاء الخزانة | RAL-7035 | |
| الأبعاد | 413×608×934 مم | |
| الضاغط | ضاغط دوّار | |
| المبخر | ملف حلزوني | |
| المكثف | زعانف ألومنيوم مزودة بأنابيب نحاسية | |
| المروحة | مروحة بدوار خارجي، موديل 4E-250S | |
| مضخة المياه | قدرة المضخة | 550 واط |
| معدل التدفق المقنن (50/60 هرتز) | 30 لتر/دقيقة، وأقصى ارتفاع للضخ 27/34 مترًا | |
| التحكم في درجة الحرارة | اختيار أحد الوضعين التاليين: وضع التحكم في فرق درجة الحرارة، بنطاق ضبط من -9.9 إلى +9.9 درجة مئوية. وضع التحكم في درجة الحرارة الثابتة، بنطاق ضبط درجة حرارة المدخل من 10 إلى 40 درجة مئوية. |
|
| التحكم في مادة التبريد | صمام تمدد إلكتروني | |
| وسائل الحماية | حماية الضاغط الحماية من التيار الزائد الحماية من عكس تتابع الفازات مؤقت منع إعادة التشغيل الحماية من ارتفاع درجة حرارة السائل الحماية من انخفاض درجة حرارة السائل |
|
| مادة التبريد | R32 | |
| دقة التحكم في درجة الحرارة | ±0.3 درجة مئوية | |
| نطاق درجة الحرارة | درجة حرارة الغرفة | من 9 إلى 40 درجة مئوية |
| درجة حرارة المدخل | من 9 إلى 40 درجة مئوية | |
| مقاسات الوصلات | المدخل | G 3/8 بوصة |
| المخرج | G 3/8 بوصة | |
| فتحة تعبئة السائل | G 1 بوصة | |
| فتحة التصريف | G 1/2 بوصة | |
| الوزن | 60 كجم | |
| الملحقات القياسية | دليل المستخدم | |
| ظروف الاختبار | درجة حرارة الغرفة: 30 درجة مئوية، ودرجة حرارة المدخل: 25 درجة مئوية | |
شيلر مبرد بالماء
| الموديل | CFQ-UL01R-1227W | |
| قدرة التبريد (50 هرتز) | 1200/1450W | |
| مصدر الطاقة | الدائرة الرئيسية | تيار متردد أحادي الفاز، 220 فولت، 50/60 هرتز، بقدرة 1280/1500 واط وتيار 6/7.3 أمبير |
| دائرة التحكم | تيار متردد أحادي الفاز، 220–240 فولت، 50/60 هرتز | |
| طلاء الخزانة | RAL-7035 | |
| الأبعاد | 608×413×934 مم | |
| الضاغط | ضاغط دوّار | |
| المبخر | ملف من الفولاذ المقاوم للصدأ | |
| المكثف | مكثف صفائحي من الفولاذ المقاوم للصدأ | |
| عنصر التسخين | فولاذ مقاوم للصدأ 304، بقدرة 0.5 كيلوواط | |
| مضخة المياه | قدرة المضخة | 0.55 كيلوواط |
| معدل التدفق المقنن (50/60 هرتز) | 30 لتر/دقيقة، وأقصى ارتفاع للضخ 27/34 مترًا | |
| التحكم في درجة الحرارة | اختيار أحد الوضعين التاليين: وضع التحكم في فرق درجة الحرارة، بنطاق ضبط من -9.9 إلى +9.9 درجة مئوية. وضع التحكم في درجة الحرارة الثابتة، بنطاق ضبط درجة حرارة المدخل من 5 إلى 40 درجة مئوية. |
|
| التحكم في مادة التبريد | صمام تمدد إلكتروني | |
| وسائل الحماية | الحماية من التيار الزائد مؤقت منع إعادة التشغيل الحماية من ارتفاع درجة حرارة الزيت الحماية من انخفاض درجة حرارة الزيت |
|
| دقة التحكم في درجة الحرارة | ±0.3 درجة مئوية | |
| مادة التبريد | R32 | |
| سعة خزان المياه | 20 لترًا (مياه نقية) | |
| نطاق درجة الحرارة | درجة حرارة الغرفة | من 10 إلى 40 درجة مئوية |
| درجة حرارة المدخل | من 5 إلى 40 درجة مئوية | |
| مقاسات الوصلات | المدخل | G 3/8 بوصة |
| المخرج | G 3/8 بوصة | |
| مدخل مياه المصنع | G 1/2 بوصة | |
| مخرج مياه المصنع | G 1/2 بوصة | |
| فتحة التصريف | G 1/2 بوصة | |
| فتحة تعبئة المياه | G 1 بوصة | |
| الوزن | 60 كجم | |
| الملحقات القياسية | دليل المستخدم | |
| مياه المصنع | معدل التدفق عند الضغط | أكثر من 15 لتر/دقيقة عند ضغط أقل من 0.6 ميغاباسكال |
| درجة الحرارة | من 5 إلى 40 درجة مئوية | |
| ظروف الاختبار | درجة حرارة الغرفة: 35 درجة مئوية، ودرجة حرارة المدخل: 35 درجة مئوية | |
المميزات
- تستخدم مبردات العمليات الصناعية المخصصة لتصنيع الإلكترونيات نظام التحكم التناسبي التكاملي التفاضلي (PID)، لضمان استقرار أداء التبريد خلال دورات الإنتاج الطويلة وتلبية متطلبات التحكم في درجة الحرارة للإنتاج واسع النطاق لإلكترونيا 3.C
- يمكن تخصيص وظائف المراقبة والإدارة عن بُعد وفقًا لمتطلبات العملاء، بما يدعم أنظمة المصانع الذكية ومتطلبات الصيانة عن بُعد في صناعة الإلكترونيات.
