مبردات الزيت / مبردات السوائل
Oil Chillers / Fluid Chillers
- قدرة التبريد: 0.5–110 كيلوواط
- القدرة المقننة: 600–6200 واط
- دقة التحكم: ±1.5 درجة مئوية
- معدل تدفق المضخة: 3–60 لتر/دقيقة
- ضغط المخرج: 0.4–1.5 ميغاباسكال
التطبيقات
- معدات قطع المعادن: مثل ماكينات التحكم الرقمي (CNC)، ومراكز التشغيل، والمخارط، وماكينات التفريز، وماكينات التجليخ، وماكينات التفتيح، وأنظمة التفريغ الكهربائي .(EDM) تُستخدم لتبريد زيت عمود الدوران والزيت الهيدروليكي، مما يساعد على الحفاظ على دقة التشغيل وإطالة العمر التشغيلي للمعدات.
- إلكترونيات 3C ومعالجة المواد الهشة: مثل ماكينات الثقب، وأنظمة معالجة الزجاج، وماكينات التقسية، وماكينات الموصلات المبردة بالسائل، ومعدات تغليف الرقائق الإلكترونية. وتساعد على الحفاظ على استقرار ظروف التشغيل وحماية أداء المكونات.
تستخدم مبردات الزيت نظام تبريد مبردًا بالهواء لتنظيم درجة حرارة الزيت في الماكينات الصناعية والحفاظ عليها ضمن نطاق مستقر، حتى أثناء التشغيل المستمر. وتعمل على تدوير مادة التبريد داخل دورة تبريد داخلية تزيل الحرارة من الزيت باستخدام مبادل حراري، مما يساعد على استقرار درجات حرارة التشغيل وحماية المعدات من الإجهاد الحراري.
| الموديل | |||||||||||
| قدرة التبريد | واط | 500 | 1000 | 1500 | 2000 | 2500 | 3500 | 5000 | 7000 | 10000 | 12000 |
| كيلو كالوري/ساعة | 430 | 860 | 1280 | 1720 | 2150 | 3000 | 4300 | 6000 | 8600 | 10500 | |
| مصدر الطاقة | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | ثلاثي الفاز 220/380 فولت، 50 هرتز | |
| القدرة المقننة (واط) | 600 | 700 | 1000 | 1200 | 1800 | 2200 | 2600 | 4500 | 5500 | 6200 | |
| التيار المقنن (أمبير) | 2 | 2.5 | 2.8 | 3.5 | 5.8 | 6 | 6.5 | 9 | 11 | 13 | |
| معدل تدفق المضخة (لتر/دقيقة) | 3 | 3 | 5 | 12 | 12 | 20 | 30 | 40 | 50 | 60 | |
| ضغط المخرج (ميغاباسكال) | 0.4 | 0.4 | 0.4 | 0.5-1.5 | 0.5-1.5 | 0.5-1.5 | 0.5-1.5 | 0.5-1.5 | 0.5-1.5 | 0.5-1.5 | |
| مقاس الوصلة | Rp1/2 | Rp1/2 | Rp1/2 | Rp1/2 | Rp3/4 | Rp3/4 | Rp1 | Rp1 | Rp1 | Rp1-1/4 | |
| درجة حرارة الزيت (درجة مئوية) | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | |
| التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | التحكم التفاضلي في درجة الحرارة (تعويض درجة الحرارة المحيطة): حتى 9 درجات مئوية | ||
| دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | ||
| درجة الحرارة المحيطة (درجة مئوية) | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 | |
| لزوجة الزيت | سنتي ستوكس (cSt) | 2–10 (زيت عمود الدوران) | 2–10 (زيت عمود الدوران) | 2–10 (زيت عمود الدوران) | 2–10 (زيت عمود الدوران) | ≤46 (زيت عمود الدوران/زيت تشحيم/زيت هيدروليكي) | ≤46 (زيت عمود الدوران/زيت تشحيم/زيت هيدروليكي) | ≤46 (زيت عمود الدوران/زيت تشحيم/زيت هيدروليكي) | ≤46 (زيت عمود الدوران/زيت تشحيم/زيت هيدروليكي) | ≤46 (زيت عمود الدوران/زيت تشحيم/زيت هيدروليكي) | |
| مستوى الضوضاء | ≤62 dB(A) | ≤62 dB(A) | ≤62 dB(A) | ≤62 dB(A) | ≤62 dB(A) | ≤62 dB(A) | ≤68 dB(A) | ≤68 dB(A) | ≤68 dB(A) | ≤68 dB(A) | |
| درجة الحماية | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | |
| سعة خزان الزيت (لتر) | 12 | 20 | 20 | 20 | 30 | 30 | 40 | 40 | 60 | 60 | |
| الأبعاد مع خزان الزيت (مم) | 350×400×625 | 370×450×660 | 370×450×850 | 370×450×875 | 425×500×950 | 425×500×950 | 480×550×1200 | 675×545×1260 | 926×560×1250 | 710×1100×1350 | |
| الوزن مع خزان الزيت (كجم) | 40 | 50 | 60 | 70 | 70 | 75 | 90 | 100 | 130 | 150 | |
ملاحظات التخصيص: يجب اختيار مادة المبادل الحراري ومكونات الإحكام وفقًا لنوع وسيط التبريد. كما يجب تخصيص المضخة بما يتناسب مع معدل تدفق وسيط التبريد ولزوجته وضغطه.
- صُممت مبردات الزيت بنظام تحكم تناسبي تكاملي تفاضلي (PID)، يضبط تدفق الهواء ومعدل التدفق وكمية مادة التبريد وفقًا لظروف التشغيل ودرجة الحرارة المحيطة، لتحقيق تحكم دقيق وآني في درجة الحرارة.
- مزودة بضاغط متغير التردد، مما يقلل استهلاك الطاقة ويحسن الكفاءة أثناء التشغيل.
- تستخدم مادة تبريد صديقة للبيئة، مما يدعم التشغيل المستدام ويحد من التأثير البيئي.
- تحسن دقة التشغيل بمنع التمدد الحراري الناتج عن تقلبات درجة حرارة الزيت.
- تحافظ على العمر التشغيلي للمعدات واستقرار لزوجة الزيت، مما يقلل تآكل أدوات القطع وأعمدة الدوران وموانع التسرب.

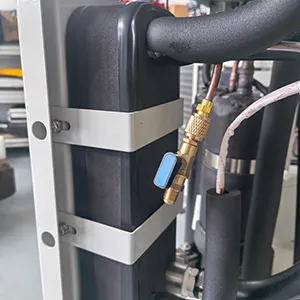

المبخر
يمتص الحرارة من سائل التبريد أثناء تغير حالة مادة التبريد، مما يخفض درجة حرارة السائل داخل المبرد.
الضاغط
يرفع ضغط غاز التبريد ودرجة حرارته، حتى يتمكن من طرد الحرارة بكفاءة في المرحلة التالية.

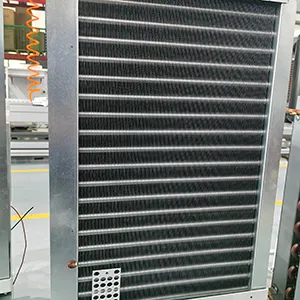

المكثف
يدخل بخار مادة التبريد فائق التسخين ومرتفع الضغط من الضاغط إلى المكثف، ثم يطرد الحرارة التي امتصها خلال دورة التبريد إلى الهواء المحيط قبل أن يتحول مرة أخرى إلى سائل.

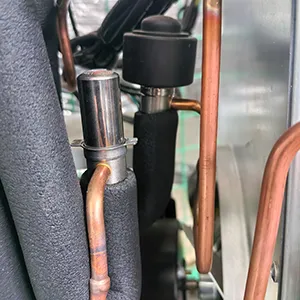

صمام التمدد
يخفض ضغط سائل التبريد مرتفع الضغط ذي درجة الحرارة العادية، ويحوله إلى خليط منخفض الحرارة يدخل إلى المبخر لامتصاص الحرارة وإكمال دورة التبريد.
نظام التحكم في التشغيل والإيقاف (ON/OFF)
يوفر تبريدًا مباشرًا من خلال تدوير الزيت الصناعي لامتصاص الحرارة من المناطق مرتفعة الحرارة في المعدات، مما يقلل تراكم الحرارة الموضعي والفروق في درجات الحرارة.
نظام التحكم التناسبي التكاملي التفاضلي (PID)
يضبط درجة حرارة التشغيل آنيًا بما يتناسب مع الظروف المحيطة، ويحافظ عليها بدقة ±0.5 درجة مئوية ، مما يقلل التشوه والتمدد الناتجين عن الحرارة.

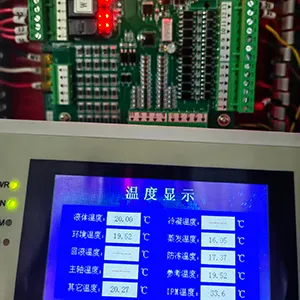

نظام التحكم بالتردد المتغير للتيار المتردد
يتصل بمركز التحكم عن بُعد من خلال اتصال MAX485، ويتيح التحكم الدقيق في درجة الحرارة بدقة ±0.1 درجةC.
